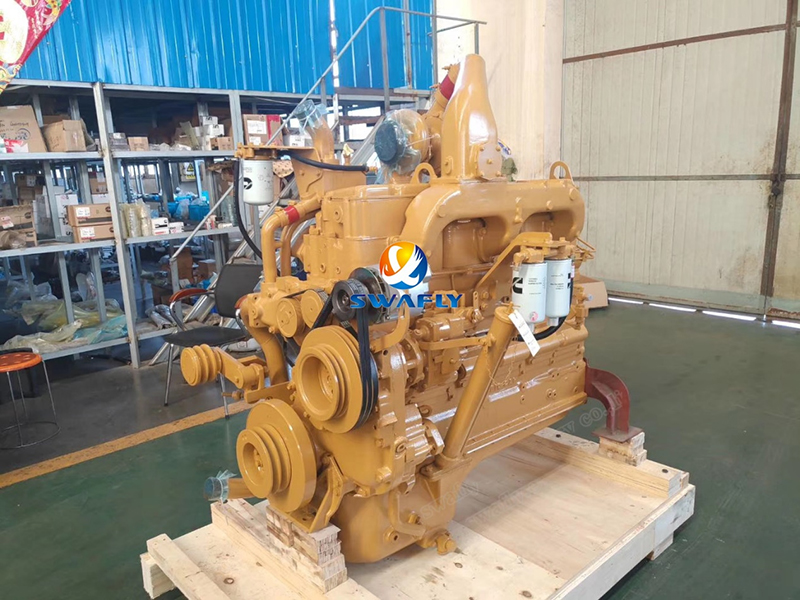

En praktisk veiledning for montering av Cummins NT855-motoren

DeCummins NT855-motorhar fått sitt rykte for pålitelighet og ytelse gjennom presisjonsteknikk og nøye montering. Å få monteringsprosessen riktig er det som bringer denne krafthesten til live. La oss gå gjennom nøkkeltrinnene som forvandler nøyaktig maskinerte komponenter til en fullt funksjonell motor.

Bygge fundamentet: Sylinderblokkmontering

Tenk på sylinderblokken som motorens ryggrad. Hver annen komponent er avhengig av dens strukturelle integritet.

· Innledende inspeksjon: Før noe annet, kontroller nøye alle oljepassasjer for renslighet. Eventuelt etterlatt rusk kan forårsake alvorlig skade senere. Kontroller også at alle kjerneplugger sitter riktig.

·Plugg installasjon: Ulike størrelser rørplugger krever spesifikke momentverdier:

· Nøkkelpunkt: Bruk aldri teflontape på plugger som går inn i hoved- eller hjelpeoljegallerier - bruk tetningsmasse i stedet. For koppplugger, påfør en sjenerøs mengde Loctite tetningsmasse.

Sakens hjerte: Veivaksel og hovedlager

Det er her presisjon blir kritisk. Veivakselen konverterer stempelbevegelse til rotasjonskraft, og lagrene må være perfekte.

· Preparat: Renslighet er ikke omsettelig. Tørk av hovedlagerboringene grundig og sørg for at boltene er rene og tørre. Husk: øvre skjell har oljehull, nedre skjell har ikke. N-seriens motorer bruker tre forskjellige lagertyper på tvers av de syv posisjonene.

·Monteringsprosess:Smør de øvre lagerskålene lett før montering. Når du håndterer det 7. hovedlageret, ikke glem lokaliseringsringen. Installer trykkskiver med den rillede siden vendt mot veivakselen. Påfør ren olje på tappene og nedre skall, og plasser deretter lagerhettene forsiktig i henhold til deres nummererte plassering.

· Momentsekvens:Følg denne flertrinnsprosessen:

1. Stram til 85 ft.lb (115 N.m)

2. Avanser til 250–260 ft.lb (339–352,5 N.m)

3. Løsne helt for å avlaste spenningen

4. Stram til til 85 ft.lb (115 N.m)

5. Endelig dreiemoment: 250–260 ft.lb (339–352,5 Nm)

· Klareringssjekk: Ny veivaksel endespill bør måle 0,007-0,018 tommer (0,18-0,48 mm). For brukte veivaksler, ikke overskrid 0,022 tommer (0,56 mm).

Forsegling av kamrene: Installasjon av sylinderforing

Riktig foringsinstallasjon sikrer kompresjonsintegritet og kjøleeffektivitet.

· Undersøkelse:Se etter eventuelle skarpe kanter i foringshullene som kan skade O-ringene. Overflater skal være rene og oljefrie.

· Plassering av segl:Installer den rektangulære ringen i øvre spor (avfas ned), svart O-ring i midten og rød O-ring i nederste spor. Viktig: Smør kun O-ringer rett før installasjon, og fullfør monteringen innen 15 minutter etter olje.

· Kritiske målinger:Etter påføring av fugemasse har du 5 minutter på deg til å installere foringer. Kontroller foringens fremspring (0,003-0,006 tommer) og boringens urundhet (maks. 0,003 tommer i stempelets bevegelsesområde).

Kraftkonvertering: Stempel- og stangmontering

Det er her lineær bevegelse blir til rotasjon - essensen av motordrift.

· Ring installasjon:"TOPP"-merker vender oppover. Installer oljeringen først, pass på så du ikke strekker ringene for mye. Forskyv alle ringgap riktig.

· Stempel-Rod ekteskap: Varm opp stemplene til 210 °C (98,9 °F) i 15 minutter for stiftinstallasjon. Tving aldri pinner med en hammer - hvis stempelet avkjøles under 70 °C (21 °F), må du starte oppvarmingsprosessen på nytt.

· Installasjonstips:Juster lagertappene riktig og sørg for at oljehullene stemmer overens. Smør alt rikelig før montering. Bruk en ringkompressor og styrestenger forsiktig på veivakselen.

· Stangboltsmoment:

1. 70–75 in.lb (95–102 N.m)

2. 140–150 in.lb (190–203 N.m)

3. Løsne helt

4. 70–75 in.lb (95–102 N.m)

5. Finale: 140–150 in.lb (190–203 Nm)

Ventiltiming: Kamakselinstallasjon

Presisjon her bestemmer hvor godt motoren puster.

· Undersøkelse:Sjekk både kamaksel og foringer for slitasje eller skade.

· Nøkkeljustering:Eksentriske nøkler er motorspesifikke – ikke bland dem sammen. Installer trykkplate med oljesporet mot giret.

· Tidsmerker:Juster "0"-merkene på kamaksel og veivakselgir perfekt.

· Klareringer:N-motorer bruker shims for sluttspilljustering; K-motorer har forhåndsinnstilte skyveplater.

Støttesystemer: Fullføre monteringen

De resterende komponentene samler alt til en komplett motor:

· Girhus:Sjekk foringer og tetninger. Trekk til 24 bolter til 45–55 ft.lb (61–74 N.m)

· Bakre tetning:Unngå å smøre selve tetningen. Trekk til 8 bolter til 30–35 ft.lb (41–47 Nm)

· Oljepanne:Totalt 36 bolter med forskjellige gjengetyper. Dreiemoment: 35–40 ft.lb (47–54 N.m)

· Vannpumpe:6 bolter (2 lange, 4 korte) ved 30–35 ft.lb (41–47 N.m)

· Oljepumpe:Smør O-ringen før installasjon. 5 bolter ved 35–45 ft.lb (47–61 N.m)

Endelig integrasjon: Hovedkomponenter

· Tilbehørsstasjon:Kalibrer PT-pumpen på forhånd. Forskyv girtiming for å hindre luftkonkurranse mellom kompressor og motor.

· Vibrasjonsdemper:Sjekk for lekkasjer ved å varme opp til 75°C. Kryssstram seks 7/8-tommers bolter til 175–205 ft.lb (190–217 Nm)

· Sylinderhoder:Trykktest før installasjon. Følg den tre-trinns dreiemomentsekvensen:

1. 27–34 Nm (20–25 ft.lb)

2. 80–100 ft.lb (108–136 Nm)

3. Finale: 265–305 ft.lb (359–413,5 Nm)

Finjustering: Injeksjonstiming

Riktig timing sikrer effektiv forbrenning:

· Sett opp visere på stempel- og injeksjonsstøtstenger

· Følg flertrinns rotasjonsprosedyre for å ta hensyn til girslipp

· Endelig verifisering hos BDC bekrefter riktig timing

· Husk: N-motorer bruker shims for timingjustering, mens K-seriens motorer bruker forskjellige eksentriske nøkler

Å få hvert av disse trinnene riktig - med rene komponenter, riktig smøring, riktige dreiemomenter og presise justeringer - er det som gjør at en NT855 lever opp til sitt legendariske rykte for holdbarhet og ytelse.
